Name: Blue Aspirations Lidar galleggiante con sensore ecosistema Monritong
Brand: Blue Aspirations
SKU: BA-FLS-NX5
Price: 1500000 USD
Availability: InStock
Rating: 5 (176 reviews)

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Trasmissione dei dati: 3G/4G/WIFI/satellite

Fornitore di alimentazione: Pannello solare, turbina eolica, batteria, celle a combustibile

Nome del prodotto: Lidar galleggiante con sensore monritong ecosistema

Dimensione: 5*5*9m

Tipo: Boia

Peso: 14TON

Evidenziare:

Aspirazioni blu

radar galleggiante.

Sensore Lidar galleggiante

Informazioni di base

Luogo di origine: Cina

Marca: Blue Aspirations

Certificazione: OWA Stage 2

Numero di modello: BA-FLS-NX5

Termini di pagamento e spedizione

Imballaggi particolari: 3 contenitori

Tempi di consegna: 2-3month

Termini di pagamento: T/T

Capacità di alimentazione: 3 unità ogni 2 mesi Senza previa convalida.

Galleria

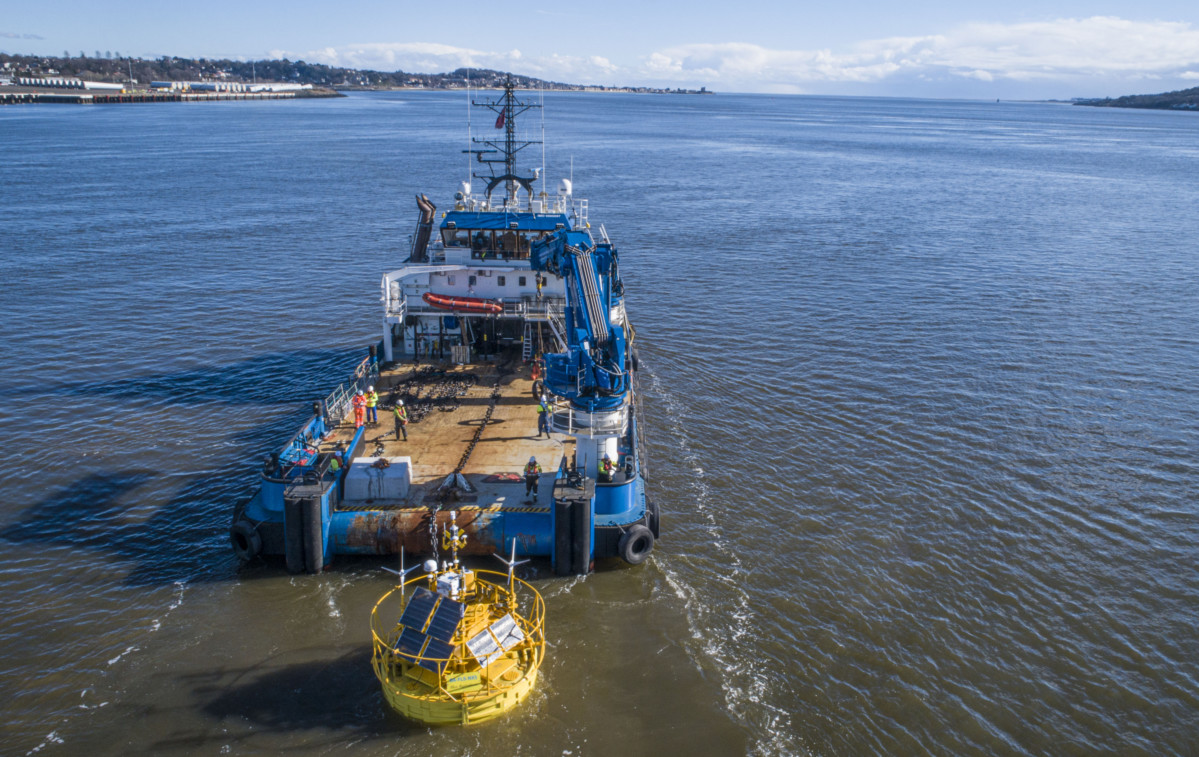

Blue Aspirations Lidar galleggiante con sensore ecosistema Monritong

Descrizione di prodotto

Lidar galleggiante con sensore monritong ecosistema

1Piattaforma galleggiante

La piattaforma galleggiante è composta da 4 blocchi di schiuma contenuti all'interno di involucri in PE. modulare consente di smontare facilmente il sistema Lidar galleggiante per il carico Questo permette di risparmiare tempo e costi per il trasporto interno e internazionale.

2Dettagli tecnici

*Moduli*	*Dettagli*
Boia	- Diametro: 5 metri. -Altezza: 9 metri. -Peso: 14,5 t -Fluttività netta: 10,5 t - Struttura: armadi multipli - Materiali: PE, acciaio al carbonio, acciaio inossidabile
Sistema di ormeggio	- profondità d'acqua: > 5 m - Ancoraggio: blocco di cemento e/o ancoraggio - ormeggio: ormeggio a un punto - regolabile in base alle esigenze specifiche del sito, compresa la profondità dell'acqua - Disponibile anche sistema di ormeggio multiplo
Sistema di controllo	- PLC industriali - o il controller incorporato di BA
LiDAR	- LiDAR:DUal LiDAR(default) (Versione offshore di Windcube; ZX 300M, Movelaser B300M)
Fornitore di energia	- Capacità della batteria: complessivamente 60 kWh in gruppi multipli; - Turbine eoliche: 2 × 350 W; - pannelli solari: 1600W, gruppi multipli; - Celle a combustibile: 2x110W con 224L di combustibile (facoltativo)
Sistema di navigazione	- AIS×1 - Riflettore radar × 2 - Luce di navigazione compatibile con IALA 1 × 1 Supporto di due luci di navigazione ma necessità di soddisfare il requisito dell'autorità locale
Sistema di posizionamento	- Direzioni: 0-360° - Precisione di direzione: 0,09° (2m di base) - Precisione di posizionamento: 0,5 m (orizzontale, modalità SBAS)
Sensori di movimento	- sensore GNSS-INS × 2 o sensore GNSS-INS × 1 e sensore MRU × 1
Sistemi di comunicazione	-Moduli SAT: Iridium SBD×1, altri moduli di dati SAT a banda larga (facoltativo); - Reti mobili: 2G/3G/4G×1; 2.4G/5G Wi-Fi×2; connessione Ethernet locale
Acquisizione dei dati	- PC industriali doppi - Interfacce: serie × 6, Ethernet × 2
Sensori idrologici (facoltativo)	- Sensore di corrente Doppler. - Sensore d'onda e sensore di profondità dell'acqua Sensore di salinità e temperatura dell'acqua

3Monitoraggio degli ecosistemi

Con l'aumentare della frequenza delle attività umane nell'oceano, la protezione degli animali marini è diventata sempre più importante.Il nostro sistema LiDAR galleggiante può essere dotato di un rilevatore per il monitoraggio di uccelli marini/passerini e mammiferi.

- A.UccelloMonitoraggio con registratore acustico

Ci sono molti modi per monitorare gli uccelli nella fauna selvatica, il registratore acustico SONG METER SM4 è un'attrezzatura di registrazione audio standard per la fauna selvatica,con una lunghezza massima di 20 mm o più, ma non superiore a 20 mm.

Questo registratore acustico per uccelli fornisce registrazioni di alta qualità con il massimo rilevamento e fedeltà.L'SM4 è dotato di due microfoni di seconda generazione che producono registrazioni di alta qualità di uccelli e animali che fanno la voceI microfoni a basso rumore hanno un rapporto segnale/rumore superiore, quindi si catturano più suoni di fauna selvatica che contano per voi.E il dispositivo è abbastanza leggero e piccolo per l'installazione sul sistema LiDAR galleggiante.

Specificità

Tecnologia di registrazione	File.wav PCM a due canali a 16 bit o file.w4v compressi
Larghezza di banda di registrazione	20 Hz - 48 kHz
Tassi di campionamento	Il registratore supporta i seguenti tassi di campionamento in campioni al secondo su uno o due canali: 8000, 12000, 16000, 22050, 24000, 32000, 44100, 48000, 96000
Microfoni incorporati	L Caratteristica direzionale: omnidirezionale l Sensibilità: -35 dB +/- 4 dB a 1 kHz (0 dB=1 V/Pa) 1 Rapporto segnale/rumore: 80 dB tipico a 1 kHz (1 Pa, rete ponderata A) Il livello sonoro di ingresso massimo: 122 dB SPL Typ.
Conclusione Protezione ambientale	Completamente resistente alle intemperie
Temperatura di funzionamento	-4°F a +185°F o -20°C a 85°C

- A.Monitoraggio dei pipistrelli con un registratore ad ultrasuoni

Il registratore ad ultrasuoni SONG METER SM4BAT FS è il rilevatore e il registratore di pipistrelli leader nel settore.

Specificità

Tecnologia di registrazione	Dispositivi per la trasmissione di energia elettrica SM4BAT FS: file PCM.wav a 16 bit o file.w4v compressi SM4BAT ZC: passaggio zero
Tassi di campionamento	a. un'ampiezza superiore a 5 mm; 192 kHz, 256 kHz, 384 kHz, 500 kHz
Conclusione Protezione ambientale	Completamente resistente alle intemperie
Temperatura di funzionamento	-4° a 185° F / -20° C a 85° C

- A.Monitoraggio dei mammiferi marinicon dispositivo di acquisizione acustica sottomarina

Il nostro LiDAR galleggiante puo' essere dotato di un dispositivo di acquisizione acustica subacquea, il digitale Hyd TP-1, progettato per lo streaming in tempo reale di dati digitali per la memorizzazione remota, l'elaborazione,e/o visualizzazioneQuesto dispositivo ha capacità di elaborazione interne che consentono, in alternativa, di trasmettere risultati quali l'analisi spettrale.L'idrofono TP-1 è ideale per l'integrazione in boe di monitoraggio o sistemi già esistenti, oppure può essere collegato direttamente a un computer.

Caratteristiche

Questo idrofono digitale dispone di un pre-amplificatore combinato con un amplificatore di guadagno programmabile (PGA) con 7 differenti guadagni,per un'adeguata regolazione della sensibilità complessiva in base alle aspettative di amplitudini dei segnali in entrataIl dispositivo è dotato di un convertitore analogico-digitale con una vasta gamma di velocità di campionamento selezionabili fino a 312500 campioni al secondo a 24 bit.Il TP-1 è un idrofono basato sulla telemetria dotato di un'interfaccia Ethernet da 10/100 MBit/s, che consente la connessione diretta a un computer o a una rete cablata o wireless per lo streaming di dati in tempo reale a un client in grado di gestire i dati acustici per la memorizzazione, l'elaborazione,e/ o visualizzazioneÈ possibile fornire un cavo di alimentazione/ethernet per l'alimentazione e le comunicazioni bidirezionali.

L'idrofono digitale TP-1 ha capacità di elaborazione interne, in cui è possibile effettuare analisi dei dati basata su FFT

In questo modo, i risultati possono essere resi disponibili tramite un collegamento seriale a bassa velocità.

Dispone di varie configurazioni, tra cui frequenze di campionamento selezionabili, sensibilità programmabile e dati acustici

modalità di elaborazione.

Specificità

Frequenza di campionamento	36.3, 67.8- 78.1, 119.8180.2, 156.3, 312,5 ksp (selezionabile)
Risoluzione del campione	24 bit
Banda acustica utilizzabile	1 Hz a 150 kHz
Ricevere sensibilità	-165 a -129 dB re 1 V/uPa a 80 kHz (1x guadagno)
Amplificatore di guadagno programmabile	1x, 2x, 4x, 8x, 16x, 32x, 64x
Intervallo di livello di pressione sonora di ingresso	Fino a 200 dB re 1 uPa
Fornitore di corrente	12 a 24 VDC
Profondezza di funzionamento	Fino a 100 m
Dimensione della cassa	60 x 310 mm (diametro x lunghezza)
Materiale del caso	Delrin
Peso	0.5 kg (in acqua), 1 kg (in aria)
Intervallo di temperatura di funzionamento	0 °C a 40 °C

4Resilienza ai tifoni

Nonostante i rischi derivanti dalla costruzione e dal funzionamento di parchi eolici in luoghi soggetti a condizioni meteorologiche avverse, molti dei parchi eolici offshore cinesi sono sviluppati in aree ad alto rischio.Tuttavia i tifoni e altri eventi estremi possono rappresentare sfide formidabili per le campagne di misurazione del vento e del mare senza una corretta preparazioneCome leader di mercato in Cina, il sistema Lidar galleggiante Blue Aspirations è stato progettato per affrontare precisamente queste sfide.celle a combustibile per integrare l'energia prodotta da pannelli solari e turbine eolichePer una protezione aggiuntiva, il suo scafo incorpora anche un grande contrappeso e una flottabilità residua che attenua il rischio di capovolgimento o affondamento.La resistenza ai tifoni può derivare solo da una struttura robusta, la progettazione di sistemi ridondanti e il diligente supporto operativo.

CHABA TYFUN CASE STUDY

Il 1° luglio 2022, il tifone Chaba ha attraversato un potenziale sito per lo sviluppo di parchi eolici offshore nel Mar Cinese Meridionale.Il sito era in mezzo a una campagna di misurazione del vento utilizzando uno standard industriale ZX 300M Lidar integrato in un Blue Aspirations FLiDAR.

Il tifone Chaba ha avuto origine nel sud e si è diretto a nord-ovest per diversi giorni prima di toccare terra nella provincia del Guangdong.venti massimi di 170 km/hNonostante queste condizioni estreme, la nostra unità ha continuato a funzionare in modo efficace raggiungere la disponibilità dei dati per tutte le altezze di misura al 100%, che segna la terza occasione in cui questo sistema Lidar galleggiante ha continuato a funzionare senza problemi in mezzo a condizioni di tifone.

5. Riassunto della convalida

Desideriamo includere in questo documento una sintesi delle relazioni dei nostri clienti o di terzi nominati dai nostri clienti che supportano le nostre affermazioni in materia di accuratezza e disponibilità dei dati.

Di seguito è riportata una sintesi dei principali risultati.

Cliente

Nome del progetto

Boia eLiDARModello

Referenze

Emittente della relazione

Il tempo

Principali conclusioni

Aspirazioni blu

Carbon Trust

Mappa stradale OWA Fase 2 Verificazione (Dundee, Scozia)

BA-FLS-NX5,

ZX 300M x 1;

Windcube offshore V2 x1

Offshore

Met Mast

Cappa a pollice

Oldbaum Services dal Regno Unito

(certificatore di terze parti).

DNV esaminerà la relazione finale

2023.3 - 2023.9

Relazione di valutazione intermedia di fase 2 per Windcube:

Durata: 77 giorni;Sistemadisponibilità: 100%

Datidisponibilità: > 99,2% per tutte le altezze di misura

Accuratezza dei dati ((Velocità del vento):

> 2 m/s: R²> 0.991, pendenza: 0,995 ~ 1.001

4~16 m/s: R²> 0.985, pendenza: 0,988 ~ 1.001

Accuratezza dei dati (direzione del vento):

91m: R²> 0.998Inclinazione: 1.003,

101m: R²> 0.998Inclinazione: 1.003,

111m:R²> 0.998Inclinazione: 1.003,

Cina Tre gole

Yangjiang,

Provincia di Guangdong

BA-FLS-NX5,

ZX 300M

Offshore

Met Mast

Blu

Aspirazioni

2021

Durata: 2 mesi;Sistemadisponibilità: 100%

Datidisponibilità: > 99,98% per tutte le altezze di misura

Accuratezza dei dati ((Velocità del vento):

> 2 m/s: R²> 0.9959, pendenza: 0,9964 ~ 1.0096

4~16 m/s: R²> 0.9921, pendenza: 0,9986 ~ 1.0122

Accuratezza dei dati (direzione del vento):

50 m: R2 > 0.9987Inclinazione: 1.0125, Offset:-1.9075

100 m: R2 > 0.9986Inclinazione: 1.0198, Offset:-1.4955

Cina Tre gole

Yangjiang,

Provincia di Guangdong

BA-FLS-NX5,

Molas B300M

Offshore

Met Mast

Shanghai

Istituto

2022

Durata: 2 mesi;Sistemadisponibilità: 100%

Datidisponibilità: > 98,5% per tutte le altezze di misura

Esattezza dei dati(Velocità del vento):

> 2 m/s: R2 > 0.99Inclinazione: 1,00~1.01

4~16 m/s: R2 > 0.99Inclinazione: 1,00~1.02

Esattezza dei dati(Vento di direzione):

R2 > 0.97Inclinazione: 1.03, Offset: -1.3

Aspirazioni blu

Prototipo

convalida,

Zhoushan, vicino alla costa

BA-FLS-2.4,

ZX 300M

ZX fisso

300M

DNVGL

2019

Durata:1 mese;Sistemadisponibilità: 100%

Datidisponibilità: >97% per tutte le altezze di misura

Esattezza dei dati(Velocità del vento):

> 2 m/s: R2 > 0.994, pendenza: 0,994 ~ 1.003

Esattezza dei dati(Vento di direzione):

R2 > 0.999, pendenza: 0,998-1.002,

Offset: -0.83 ~ 0.04

Huarun

Cangnan,

Zhejiang

BA-FLS-NX5,

ZX 300M

Offshore

Met Mast

Huarun

2020

Durata:1 mese;Sistemadisponibilità:100%

Datidisponibilità: > 96,24% per tutte le altezze di misurazione, ad eccezione di 120 m (Nota: 91,31%, diversi giorni di nebbia)

Esattezza dei dati(Velocità del vento):

> 2 m/s: R2 > 0.9918, pendenza: 0,9889 ~ 1.0283

4~16 m/s: R2 > 0.9851, pendenza: 0,9851 ~ 0.9938

Esattezza dei dati(Vento di direzione):

R2 > 0.9981, pendenza: 0,9826 ~ 0.9961, Offset: -0.758~1.4559

Shanghai

Istituto

Nanhui,

Shanghai

BA-FLS-NX5,

ZX 300M

Fissato

piattaforma

ZX 300

Blu

Aspirazioni

2020

Durata: 2 mesi;Sistemadisponibilità: 100%

Datidisponibilità:> 99,7% per tutte le altezze di misura

Esattezza dei dati(Velocità del vento > 2 m/s e 4~16 m/s): R2 > 0.97, pendenza: 0,98 ~ 1.02

Nota: la piattaforma LiDAR ha un problema fatale con la direzione del vento quindi la direzione del vento non è confrontata

Potenza

Cina

Shantou

BA4.1S,

ZX 300M

2020

Durata: 2 mesi;Sistemadisponibilità: 100%

Datidisponibilità: > 99,0% per tutte le altezze di misura
