Name: Meteorologiche galleggianti LiDAR Boie di monitoraggio idrologico per guide di navigazione
Brand: Blue Aspirations
SKU: BA-FLS-NX5
Price: 1300000 USD
Availability: InStock
Rating: 4.6 (186 reviews)

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Evidenziare:

Boia meteorologica

Scavi per le guide di navigazione

Boia di monitoraggio idrologico

Informazioni di base

Luogo di origine: Cina

Marca: Blue Aspirations

Certificazione: OWA Stage 2

Numero di modello: BA-FLS-NX5

Termini di pagamento e spedizione

Imballaggi particolari: 3 Contenitore standard

Tempi di consegna: 2-3month

Termini di pagamento: T/T

Capacità di alimentazione: 3 Unnits/Mese Senza validazione preliminare.

Galleria

Meteorologiche galleggianti LiDAR Boie di monitoraggio idrologico per guide di navigazione

Descrizione di prodotto

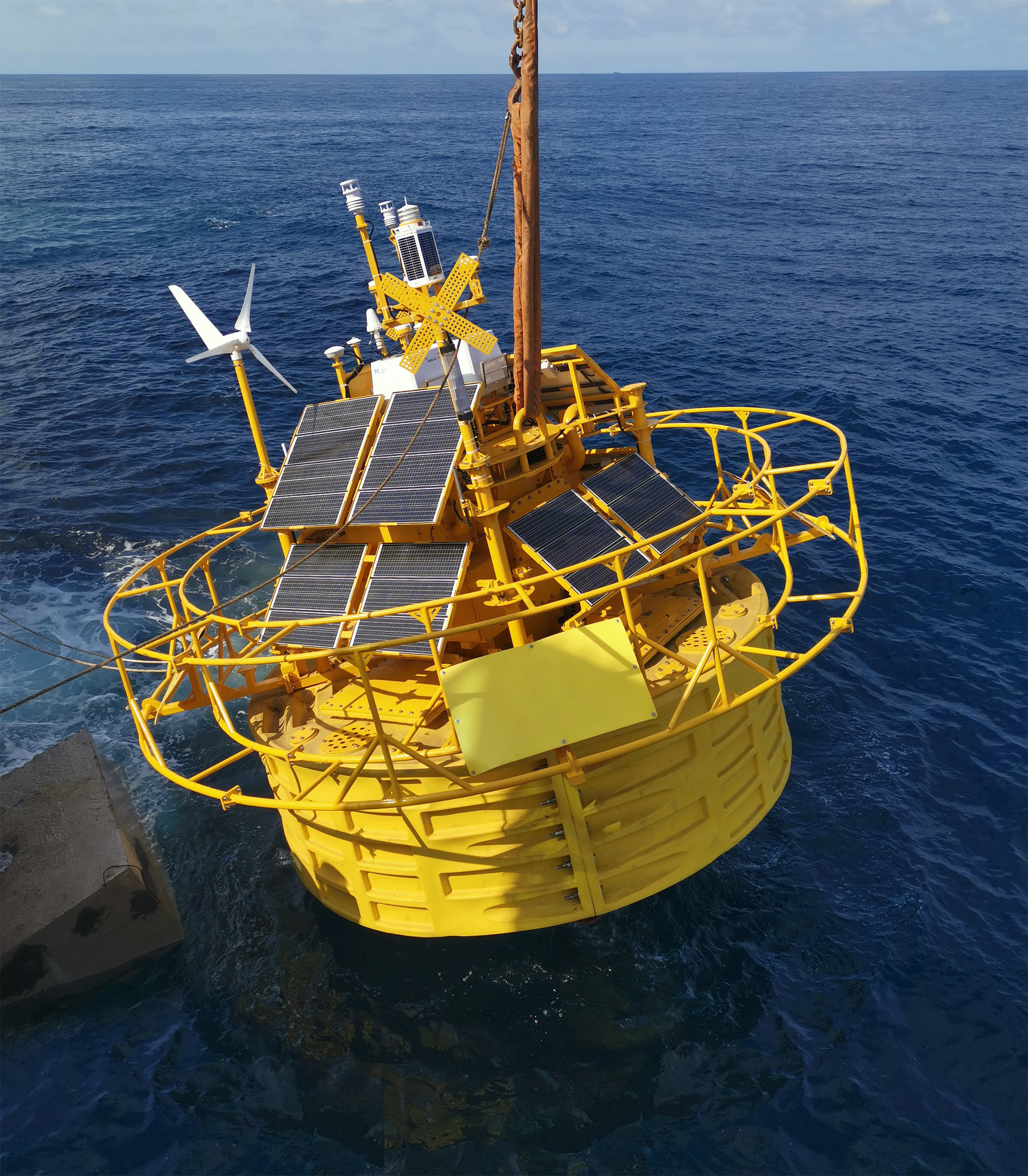

Boia idrologica LiDAR galleggiante

1Piattaforma galleggiante

La piattaforma galleggiante è composta da 4 blocchi di schiuma contenuti all'interno di involucri in PE. modulare consente di smontare facilmente il sistema Lidar galleggiante per il carico Questo permette di risparmiare tempo e costi per il trasporto interno e internazionale.

2Principi di progettazione

L'affidabilità è la caratteristica più importante di qualsiasi sistema Lidar galleggiante ed è un principio fondamentale della filosofia di progettazione di Blue Aspirations.Sulla base dell'esperienza del nostro team nei principi di progettazione dell'industria delle telecomunicazioniIl modello commerciale è stato anche progettato iterativamente utilizzando simulazioni per modellare percorsi di guasto ed eliminare singoli punti di guasto.Esempi chiave di come questi principi sono incorporati nel sistema Lidar galleggiante includono:

almeno due fonti di acquisizione per i dati del vento e del movimento;
un'ampiezza superiore a 5 mm e una lunghezza superiore a 5 mm;
due server configurati per scambiarsi senza problemi tra loro in caso di inattività del server;
la redundanza in ciascun sistema di alimentazione elettrica per garantire un rischio trascurabile di carenza di energia;
le batterie installate in armadi separati con un circuito di interruttore automatico progettato per trasferire il carico in caso di malfunzionamento di una singola batteria;
b. "tecnologia" per l'elaborazione, la distribuzione e l'utilizzo di dispositivi o di dispositivi per l'elaborazione, la distribuzione e l'utilizzo di dispositivi o di dispositivi per l'elaborazione, la distribuzione e l'elaborazione di dati;
Fonte di riserva per le misurazioni di direzione e di movimento per mantenere l'approvvigionamento di dati di alta qualità, anche in caso di danni significativi agli alberi, alle antenne,sensori GNSS-INS primari e sensori di bussola.

Meteorologiche galleggianti LiDAR Boie di monitoraggio idrologico per guide di navigazione 1

3- Compensazione del movimento.

Poiché il movimento della boa influenza le misurazioni della direzione del vento e della velocità del vento del LiDAR, il sistema Blue Aspirations è dotato di un sensore di movimento per acquisire dati di passo e rotolamento ad alta risoluzione.e sensori di direzione e DGPS per ottenere informazioni precise sulla direzioneIl nostro algoritmo brevettato utilizza poi un metodo di proiezione per correggere i dati della velocità del vento LiDAR al piano orizzontale appropriato.Calcolando l'angolo di installazione del LiDAR spostato dal sensore di direzione, il sistema è inoltre in grado di trasformare i dati raccolti sulla direzione del vento nell'angolo corretto.

3Dettagli tecnici

*Moduli*	*Dettagli*
Boia	- Diametro: 5 metri. -Altezza: 9 metri. -Peso: 14,5 t -Fluttività netta: 10,5 t - Struttura: armadi multipli - Materiali: PE, acciaio al carbonio, acciaio inossidabile
Sistema di ormeggio	- profondità d'acqua: > 5 m - Ancoraggio: blocco di cemento e/o ancoraggio - ormeggio: ormeggio a un punto - regolabile in base alle esigenze specifiche del sito, compresa la profondità dell'acqua - Disponibile anche sistema di ormeggio multiplo
Sistema di controllo	- PLC industriali - o il controller incorporato di BA
LiDAR	- LiDAR:DUal LiDAR(default) (Versione offshore di Windcube; ZX 300M, Movelaser B300M)
Fornitore di energia	- Capacità della batteria: complessivamente 60 kWh in gruppi multipli; - Turbine eoliche: 2 × 350 W; - pannelli solari: 1600W, gruppi multipli; - Celle a combustibile: 2x110W con 224L di combustibile (facoltativo)
Sistema di navigazione	- AIS×1 - Riflettore radar × 2 - Luce di navigazione compatibile con IALA 1 × 1 Supporto di due luci di navigazione ma necessità di soddisfare il requisito dell'autorità locale
Sistema di posizionamento	- Direzioni: 0-360° - Precisione di direzione: 0,09° (2m di base) - Precisione di posizionamento: 0,5 m (orizzontale, modalità SBAS)
Sensori di movimento	- sensore GNSS-INS × 2 o sensore GNSS-INS × 1 e sensore MRU × 1
Sistemi di comunicazione	-Moduli SAT: Iridium SBD×1, altri moduli di dati SAT a banda larga (facoltativo); - Reti mobili: 2G/3G/4G×1; 2.4G/5G Wi-Fi×2; connessione Ethernet locale
Acquisizione dei dati	- PC industriali doppi - Interfacce: serie × 6, Ethernet × 2
Sensori idrologici (facoltativo)	- Sensore di corrente Doppler. - Sensore d'onda e sensore di profondità dell'acqua Sensore di salinità e temperatura dell'acqua

5. Riassunto della convalida

Desideriamo includere in questo documento una sintesi delle relazioni dei nostri clienti o di terzi nominati dai nostri clienti che supportano le nostre affermazioni in materia di accuratezza e disponibilità dei dati.

Di seguito è riportata una sintesi dei principali risultati.

Cliente

Nome del progetto

Boia eLiDARModello

Referenze

Emittente della relazione

Il tempo

Principali conclusioni

Aspirazioni blu

Carbon Trust

Mappa stradale OWA Fase 2 Verificazione (Dundee, Scozia)

BA-FLS-NX5,

ZX 300M x 1;

Windcube offshore V2 x1

Offshore

Met Mast

Cappa a pollice

Oldbaum Services dal Regno Unito

(certificatore di terze parti).

DNV esaminerà la relazione finale

2023.3 - 2023.9

Relazione di valutazione intermedia di fase 2 per Windcube:

Durata: 77 giorni;Sistemadisponibilità: 100%

Datidisponibilità: > 99,2% per tutte le altezze di misura

Accuratezza dei dati ((Velocità del vento):

> 2 m/s: R²> 0.991, pendenza: 0,995 ~ 1.001

4~16 m/s: R²> 0.985, pendenza: 0,988 ~ 1.001

Accuratezza dei dati (direzione del vento):

91m: R²> 0.998Inclinazione: 1.003,

101m: R²> 0.998Inclinazione: 1.003,

111m:R²> 0.998Inclinazione: 1.003,

Cina Tre gole

Yangjiang,

Provincia di Guangdong

BA-FLS-NX5,

ZX 300M

Offshore

Met Mast

Blu

Aspirazioni

2021

Durata: 2 mesi;Sistemadisponibilità: 100%

Datidisponibilità: > 99,98% per tutte le altezze di misura

Accuratezza dei dati ((Velocità del vento):

> 2 m/s: R²> 0.9959, pendenza: 0,9964 ~ 1.0096

4~16 m/s: R²> 0.9921, pendenza: 0,9986 ~ 1.0122

Accuratezza dei dati (direzione del vento):

50 m: R2 > 0.9987Inclinazione: 1.0125, Offset:-1.9075

100 m: R2 > 0.9986Inclinazione: 1.0198, Offset:-1.4955

Cina Tre gole

Yangjiang,

Provincia di Guangdong

BA-FLS-NX5,

Molas B300M

Offshore

Met Mast

Shanghai

Istituto

2022

Durata: 2 mesi;Sistemadisponibilità: 100%

Datidisponibilità: > 98,5% per tutte le altezze di misura

Esattezza dei dati(Velocità del vento):

> 2 m/s: R2 > 0.99Inclinazione: 1,00~1.01

4~16 m/s: R2 > 0.99Inclinazione: 1,00~1.02

Esattezza dei dati(Vento di direzione):

R2 > 0.97Inclinazione: 1.03, Offset: -1.3

Aspirazioni blu

Prototipo

convalida,

Zhoushan, vicino alla costa

BA-FLS-2.4,

ZX 300M

ZX fisso

300M

DNVGL

2019

Durata:1 mese;Sistemadisponibilità: 100%

Datidisponibilità: >97% per tutte le altezze di misura

Esattezza dei dati(Velocità del vento):

> 2 m/s: R2 > 0.994, pendenza: 0,994 ~ 1.003

Esattezza dei dati(Vento di direzione):

R2 > 0.999, pendenza: 0,998-1.002,

Offset: -0.83 ~ 0.04

Huarun

Cangnan,

Zhejiang

BA-FLS-NX5,

ZX 300M

Offshore

Met Mast

Huarun

2020

Durata:1 mese;Sistemadisponibilità:100%

Datidisponibilità: > 96,24% per tutte le altezze di misurazione, ad eccezione di 120 m (Nota: 91,31%, diversi giorni di nebbia)

Esattezza dei dati(Velocità del vento):

> 2 m/s: R2 > 0.9918, pendenza: 0,9889 ~ 1.0283

4~16 m/s: R2 > 0.9851, pendenza: 0,9851 ~ 0.9938

Esattezza dei dati(Vento di direzione):

R2 > 0.9981, pendenza: 0,9826 ~ 0.9961, Offset: -0.758~1.4559

Shanghai

Istituto

Nanhui,

Shanghai

BA-FLS-NX5,

ZX 300M

Fissato

piattaforma

ZX 300

Blu

Aspirazioni

2020

Durata: 2 mesi;Sistemadisponibilità: 100%

Datidisponibilità:> 99,7% per tutte le altezze di misura

Esattezza dei dati(Velocità del vento > 2 m/s e 4~16 m/s): R2 > 0.97, pendenza: 0,98 ~ 1.02

Nota: la piattaforma LiDAR ha un problema fatale con la direzione del vento quindi la direzione del vento non è confrontata

Potenza

Cina

Shantou

BA4.1S,

ZX 300M

2020

Durata: 2 mesi;Sistemadisponibilità: 100%

Datidisponibilità: > 99,0% per tutte le altezze di misura
