Name: FLS sistema LiDAR galleggiante LiDAR doppio
Brand: Blue Aspirations
SKU: BA-FLS-NX5
Price: 100 USD
Availability: InStock
Rating: 4.8 (108 reviews)

Caratteristiche Galleria Descrizione di prodotto Richieda una citazione

Caratteristiche

Specificazioni

Materiale: LLDPE, acciaio, alluminio

Diametro: 5 metri

Altezza: 9m

Peso: 14.5T

Ballatezza totale: 25T

LiDAR: Windcube offshore, Molas B300M, ZX300m

Evidenziare:

LiDAR doppio galleggiante

Sistema LiDAR galleggiante doppio

Sistemi LiDAR galleggianti FLS

Informazioni di base

Luogo di origine: Cina

Marca: Blue Aspirations

Certificazione: Carbon Trust OWA Stage 2

Numero di modello: BA-FLS-NX5

Termini di pagamento e spedizione

Imballaggi particolari: 2 o 3 contenitori

Tempi di consegna: 2 mesi

Termini di pagamento: T/T

Capacità di alimentazione: 4 unità per 2 mesi senza prevalidazione

Galleria

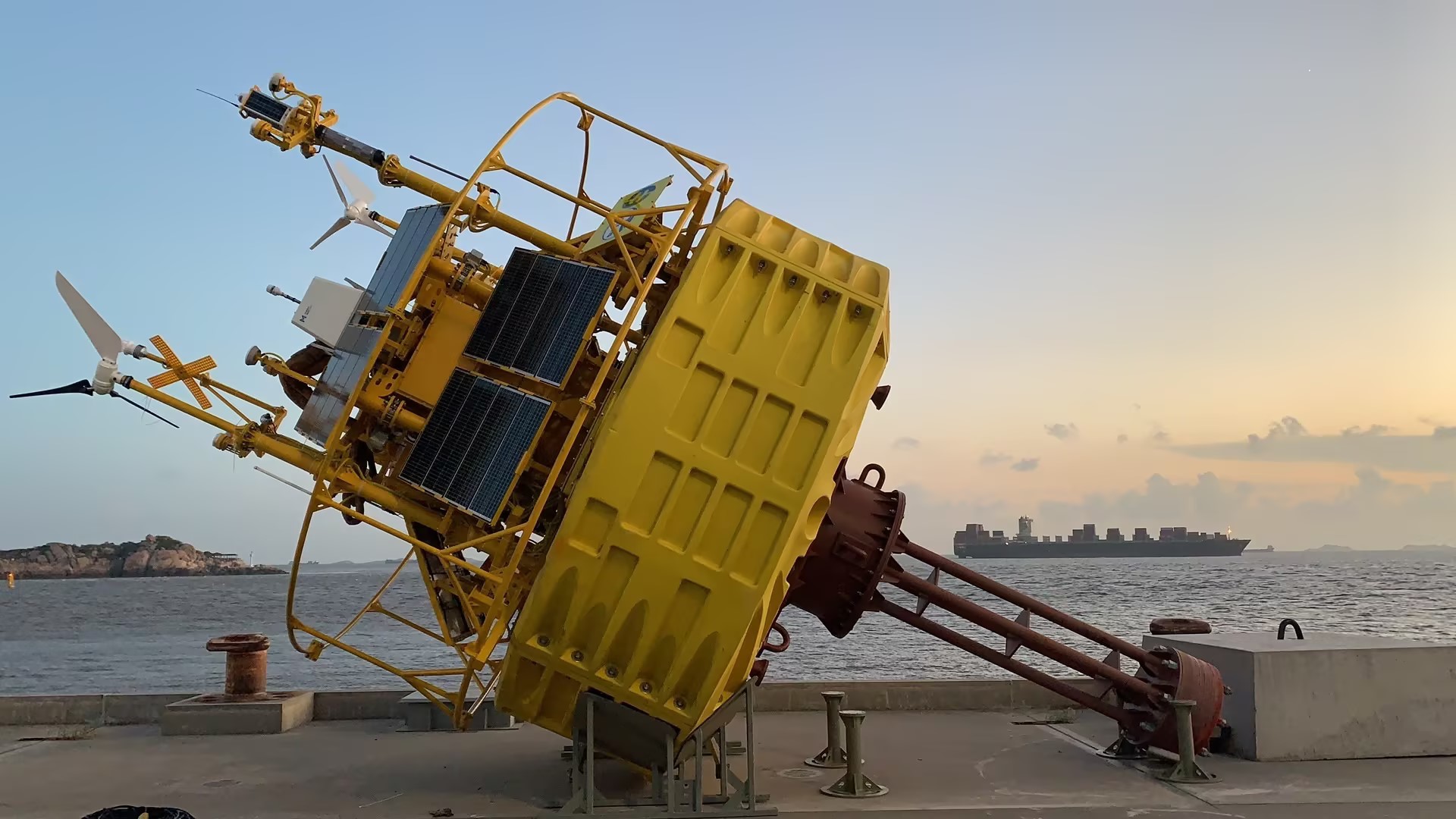

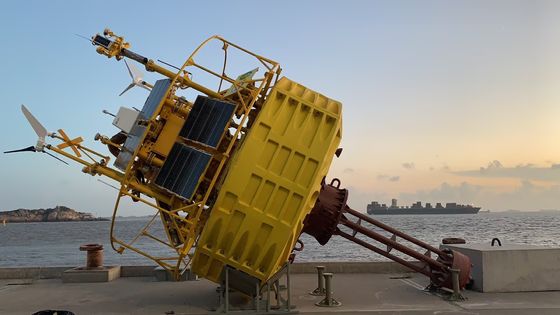

FLS sistema LiDAR galleggiante LiDAR doppio

Descrizione di prodotto

Sistema LiDAR galleggiante,Sistema LiDAR galleggiante,Dual LiDARDual LiDAR

Misurazioni offshore di prossima generazione

Sistema LiDAR galleggiante, doppio LiDAR

Tecnologia veloce, accurata e affidabile per lo sviluppo eolico offshore basato su dati.

FLS sistema LiDAR galleggiante LiDAR doppio 0

La nostra missione

Blue Aspirations è stata fondata per accelerare l'adozione globale di energie rinnovabili sfruttando il potere dei dati.e un team con più di un decennio di esperienza nel settore delle energie rinnovabili, collaboriamo con clienti che condividono la nostra passione per la sostenibilità e la nostra ambizione di affrontare le sfide del prossimo secolo.

Principi di progettazione

L' affidabilità è la caratteristica più importante di qualsiasi sistema Lidar galleggiante ed è un principio fondamentale della filosofia di progettazione di Blue Aspirations.Sulla base dell'esperienza del nostro team nei principi di progettazione dell'industria delle telecomunicazioniIl modello commerciale è stato inoltre progettato iterativamente utilizzando simulazioni per modellare percorsi di guasto ed eliminare singoli punti di guasto.Esempi chiave di come questi principi sono incorporati nel sistema Lidar galleggiante includono:

almeno due fonti di acquisizione per i dati del vento e del movimento;
un'ampiezza superiore a 5 mm e una lunghezza superiore a 5 mm;
due server configurati per scambiarsi senza problemi tra loro in caso di inattività del server;
la redundanza in ciascun sistema di alimentazione elettrica per garantire un rischio trascurabile di carenza di energia;
le batterie installate in armadi separati con un circuito di interruttore automatico progettato per trasferire il carico in caso di malfunzionamento di una singola batteria;
b. "tecnologia" per l'elaborazione, la distribuzione e l'utilizzo di dispositivi o di dispositivi per l'elaborazione, la distribuzione e l'utilizzo di dispositivi o di dispositivi per l'elaborazione, la distribuzione e l'elaborazione di dati;
Fonte di riserva per le misurazioni di direzione e di movimento per mantenere l'approvvigionamento di dati di alta qualità, anche in caso di danni significativi agli alberi, alle antenne,sensori GNSS-INS primari e sensori di bussola.

Compensazione del movimento

Poiché il movimento della boa influenza le misurazioni della direzione del vento e della velocità del vento del LiDAR, il sistema Blue Aspirations è dotato di un sensore di movimento per acquisire dati di passo e rotolamento ad alta risoluzione.e sensori di direzione e DGPS per ottenere informazioni precise sulla direzioneIl nostro algoritmo brevettato utilizza poi un metodo di proiezione per correggere i dati della velocità del vento LiDAR al piano orizzontale appropriato.Calcolando l'angolo di installazione del LiDAR spostato dal sensore di direzione, il sistema è inoltre in grado di trasformare i dati raccolti sulla direzione del vento nell'angolo corretto.

Informazioni tecniche

*Moduli*	*Dettagli*
Boia	- Diametro: 5 metri. -Altezza: 9 metri. -Peso: 14 t -Flotabilità netta: 10 t - Struttura: armadi multipli - Materiali: PE, acciaio al carbonio, acciaio inossidabile
Sistema di ormeggio⁽¹⁾	- profondità d'acqua: > 5 m - Ancoraggio: ancoraggio a cemento 12 t e/o ancoraggio ad alta resistenza - ormeggio: ormeggio a un punto con catena DIN5683-II - regolabile per soddisfare le esigenze specifiche del sito, compresa una maggiore profondità d'acqua - Disponibile anche sistema di ormeggio multiplo
Sistema di controllo	- PLC industriali - o il controller incorporato di BA
LiDAR	- LiDAR:DUal LiDAR(di default); - ZX 300M, versione offshore Windcube, Molas 300M
Fornitore di energia	- Capacità della batteria: complessivamente 60 kWh in gruppi multipli; - Turbine eoliche: 2 × 350 W - pannelli solari: 1600W, gruppi multipli
Sistema di navigazione	- AIS×1 - Riflettore radar × 2 - Luce di navigazione compatibile con IALA1×-1 Supporto di doppia luce di navigazione ma necessità di soddisfare il requisito dell'autorità locale
Sistema di posizionamento	- Direzioni: 0-360° - Precisione di direzione: 0,09° (2m di base) - Precisione di posizionamento: 0,5 m (orizzontale, modalità SBAS)
Sensori di movimento	- sensore GNSS-INS × 2 o sensore GNSS-INS × 1 e sensore MRU × 1
Sistemi di comunicazione	- Moduli SAT: Iridium SBD×1, altri moduli di dati SAT a banda larga (facoltativo); - Reti mobili: 2G/3G/4G×1; 2.4G/5G Wi-Fi×2; connessione Ethernet locale
Acquisizione dei dati	- PC industriali doppi - Interfacce: serie × 6, Ethernet × 2
Sensori idrologici	- Sensore di corrente Doppler. - Sensore d'onda e sensore di profondità dell'acqua Sensore di salinità e temperatura dell'acqua

Specifica LiDARS

1	Parametri di misura
1.1	Altezza di misura (range)	30 m ̇ 300 m
1.2	Strato di misura	12
1.3	Intervallo di misura della velocità del vento	0m/s 75m/s
1.4	Accuratezza della misura della velocità del vento	0.1 m/s
1.5	Intervallo di misura della direzione del vento	0° 360°
1.6	Precisione di misura della direzione del vento	1°
1.7	Capacità di archiviazione dei dati	> 5 anni
1.8	Trasmissione dei dati	Satellite, 4G, wifi.
2	Condizioni di lavoro
2.1	Fornitore di energia	24V DC,90~270V AC
2.2	Consumo di energia	60 W
2.3	Intervallo di umidità di lavoro	da 0% a 100%
2.4	Intervallo di temperatura di lavoro	-40°C ~ 50°C
2.5	Livello di protezione	Protezione IP67
2.6	Sicurezza oculare	Classe 1M ((EN60825-1)
3	Certificato	DNV-GL/DTU/WINDGUARD/ETL/CE/

FLS sistema LiDAR galleggiante LiDAR doppio 1

Segni, aiuti alla navigazione, sistemi di posizionamento e allarme

Il sistema LiDAR galleggiante Blue Aspirations è dotato di:

· vernice marina gialla;

· croce marchiata con X gialla;

· segnali di luce gialla con frequenza di impulsi specifica di una boa di un sistema di acquisizione dei dati oceanici;

· Sistema di identificazione automatica;

· riflettore radar; e

· Tutti gli ausili di marcatura e di navigazione aggiuntivi previsti dalle normative locali.

Di seguito è riportata una configurazione tipica, tuttavia ogni sistema è adattato per soddisfare le esigenze locali.

Luci di navigazione

Distanza: 5NM

Croce
