Dispositivi di radar galleggianti Indagine sulle risorse di energia eolica

1 UNITA
MOQ
USD 1.3 - 1.5 million
prezzo
Dispositivi di radar galleggianti Indagine sulle risorse di energia eolica
Caratteristiche Galleria Descrizione di prodotto Richieda una citazione
Caratteristiche
Specificazioni
Materiale: LLDPE, acciaio, lega di alluminio
Diametro: 5 metri
Altezza: 9m
Peso: 14.5T
Ballatezza totale: 25T
Evidenziare:

LiDAR galleggiante

,

DNV lidar

,

Lidar galleggiante DNV
Informazioni di base
Luogo di origine: Cina
Marca: Blue Aspirations
Certificazione: Carbon Trust OWA Stage 2
Numero di modello: BA-FLS-NX5
Termini di pagamento e spedizione
Imballaggi particolari: 2 o 3 contenitori
Tempi di consegna: 2-3 MESI
Termini di pagamento: T/T
Capacità di alimentazione: 4 unità per 2 mesi senza prevalidazione
Descrizione di prodotto

Sistema LiDAR galleggiante, misurazione del vento offshore, indagine sulle risorse di energia eolica, doppio LiDAR, elevata disponibilità dei dati

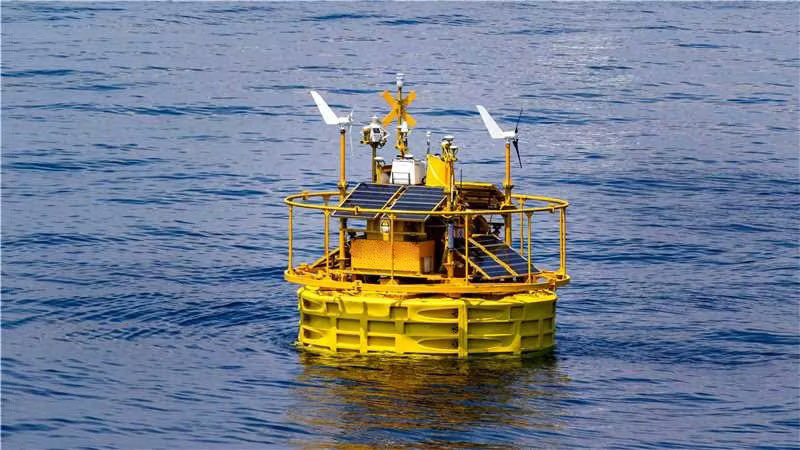

1Piattaforma galleggiante

La piattaforma galleggiante è composta da 4 blocchi di schiuma contenuti all'interno di involucri in PE. Il modulo di modulazione e il modulo di modulazione permettono di smontare facilmente il sistema Lidar galleggiante per il carico. Questo permette di risparmiare tempo e costi per il trasporto interno e internazionale.

Dispositivi di radar galleggianti Indagine sulle risorse di energia eolica 0


2Principi di progettazione

L'affidabilità è la caratteristica più importante di qualsiasi sistema Lidar galleggiante ed è un principio fondamentale della filosofia di progettazione di Blue Aspirations.Sulla base dell'esperienza del nostro team nei principi di progettazione dell'industria delle telecomunicazioniIl modello commerciale è stato inoltre progettato iterativamente utilizzando simulazioni per modellare percorsi di guasto ed eliminare singoli punti di guasto.Esempi chiave di come questi principi sono incorporati nel sistema Lidar galleggiante includono:

  • almeno due fonti di acquisizione per i dati del vento e del movimento;
  • un'ampiezza superiore a 5 mm e una lunghezza superiore a 5 mm;
  • due server configurati per scambiarsi senza problemi tra loro in caso di inattività del server;
  • la redundanza in ciascun sistema di alimentazione elettrica per garantire un rischio trascurabile di carenza di energia;
  • le batterie installate in armadi separati con un circuito di interruttore automatico progettato per trasferire il carico in caso di malfunzionamento di una singola batteria;
  • b. "tecnologia" per l'elaborazione, la distribuzione e l'utilizzo di dispositivi o di dispositivi per l'elaborazione, la distribuzione e l'utilizzo di dispositivi o di dispositivi per l'elaborazione, la distribuzione e l'elaborazione di dati;
  • Fonte di riserva per le misurazioni di direzione e di movimento per mantenere l'approvvigionamento di dati di alta qualità, anche in caso di danni significativi agli alberi, alle antenne,sensori GNSS-INS primari e sensori di bussola.

Dispositivi di radar galleggianti Indagine sulle risorse di energia eolica 1



3- Compensazione del movimento.

Poiché il movimento della boa influenza le misurazioni della direzione del vento e della velocità del vento del LiDAR, il sistema Blue Aspirations è dotato di un sensore di movimento per acquisire dati di passo e rotolamento ad alta risoluzione.e sensori di direzione e DGPS per ottenere informazioni precise sulla direzioneIl nostro algoritmo brevettato utilizza poi un metodo di proiezione per correggere i dati della velocità del vento LiDAR al piano orizzontale appropriato.Calcolando l'angolo di installazione del LiDAR spostato dal sensore di direzione, il sistema è inoltre in grado di trasformare i dati raccolti sulla direzione del vento nell'angolo corretto.



4Dettagli tecnici

Moduli Dettagli
Boia

- Diametro: 5 metri.

-Altezza: 9 metri.

-Peso: 14,5 t

-Fluttività netta: 10,5 t

- Struttura: armadi multipli

- Materiali: PE, acciaio al carbonio, acciaio inossidabile
Sistema di ormeggio

- profondità d'acqua: > 5 m

- Ancoraggio: blocco di cemento e/o ancoraggio

- ormeggio: ormeggio a un punto

- regolabile in base alle esigenze specifiche del sito, compresa la profondità dell'acqua

- Disponibile anche sistema di ormeggio multiplo
Sistema di controllo

- PLC industriali

- o il controller incorporato di BA
LiDAR

- LiDAR:DUal LiDAR(default)

(Versione offshore di Windcube; ZX 300M, Movelaser B300M)
Fornitore di energia

- Capacità della batteria: complessivamente 60 kWh in gruppi multipli;

- Turbine eoliche: 2 × 350 W;

- pannelli solari: 1600W, gruppi multipli;

- Celle a combustibile: 2x110W con 224L di combustibile (facoltativo)
Sistema di navigazione

- AIS×1

- Riflettore radar × 2

- Luce di navigazione compatibile IALA 1 × 1

Supporto di doppia navigazione leggera ma n Necessità di soddisfare i requisiti dell'autorità locale
Sistema di posizionamento

- Direzioni: 0-360°

- Precisione di direzione: 0,09° (2m di base)

- Precisione di posizionamento: 0,5 m (orizzontale, modalità SBAS)
Sensori di movimento - sensore GNSS-INS × 2 o sensore GNSS-INS × 1 e sensore MRU × 1
Sistemi di comunicazione

- Moduli SAT: Iridium SBD×1, altri moduli di dati SAT a banda larga (facoltativo);

- Reti mobili: 2G/3G/4G×1; 2.4G/5G Wi-Fi×2; connessione Ethernet locale
Acquisizione dei dati

- PC industriali doppi

- Interfacce: serie × 6, Ethernet × 2

Sensori idrologici

(facoltativo)

- Sensore di corrente Doppler.

- Sensore d'onda e sensore di profondità dell'acqua

Sensore di salinità e temperatura dell'acqua


5Resilienza ai tifoni

Nonostante i rischi derivanti dalla costruzione e dal funzionamento di parchi eolici in luoghi soggetti a condizioni meteorologiche avverse, molti dei parchi eolici offshore cinesi sono sviluppati in aree ad alto rischio.Tuttavia, i tifoni e altri eventi estremi possono rappresentare sfide formidabili per le campagne di misurazione del vento e dell'oceano senza una corretta preparazioneCome leader di mercato in Cina, il sistema LiDAR galleggiante Blue Aspirations è stato progettato per affrontare precisamente queste sfide.celle a combustibile per integrare l'energia prodotta da pannelli solari e turbine eolichePer una protezione aggiuntiva, il suo scafo incorpora anche un grande contrappeso e una flottabilità residua che attenua il rischio di capovolgimento o affondamento.Una resistenza ai tifoni veramente robusta può venire solo da una combinazione di solide strutture., la progettazione di sistemi ridondanti e il diligente supporto operativo.



CHABA TYFUN CASE STUDY

Il 1° luglio 2022, il tifone Chaba ha attraversato un potenziale sito per lo sviluppo di parchi eolici offshore nel Mar Cinese Meridionale.Il sito era nel bel mezzo di una campagna di misurazione del vento utilizzando uno standard industriale ZX 300M LiDAR integrato in un Blue Aspirations FLiDAR.

Il tifone Chaba ha avuto origine nel sud e si è diretto a nord-ovest per diversi giorni prima di toccare finalmente terra nella provincia del Guangdong.Il Chaba ha portato una velocità massima sostenuta del vento di circa 140 km/hNonostante queste condizioni estreme, il nostro impianto ha continuato a funzionare in modo efficace.raggiungere la disponibilità dei dati per tutte le altezze di misura al 100%, che segna la terza occasione in cui questo sistema LiDAR galleggiante ha continuato a funzionare senza problemi in condizioni di tifone.











DOKSURI TYFUN CASE STUDIO

Nella prima mattina del 28 luglio,2023, uno dei nostri LiDAR galleggianti ha affrontato il super tifone "DOKSURI" direttamente e sopravvissuto con successo come previsto.ha registrato l'intero processo del passaggio del tifoneIl DOKSURI è stato generato nell'Oceano Pacifico e è passato attraverso le Filippine, accumulando energia continuamente e raggiungendo la forza massima del vento di livello 17,attaccando il nostro FLS e atterrando nella provincia del Fujian in CinaSecondo il Centro Meteorologico Nazionale della Cina, la velocità massima del vento superficiale ha raggiunto i 58 m/s, il che significa che si tratta di uno dei più forti tifoni sperimentati in Cina negli ultimi anni.Questa è un'altra forte esperienza del tifone di BA-FLS-NX5 galleggiante LiDAR dopo il tifone Talim nella provincia di Guangdong quest'anno.

Abbiamo trasmesso i dati e le foto subito dopo il passaggio del tifone, siamo così orgogliosi che il LiDAR galleggiante BA-FLS-NX5 abbia funzionato estremamente bene in questo tipo di pericoli estremi.Il sistema e la disponibilità dei dati sono stati mantenuti al 100% e la tensione del sistema è rimasta stabile sopra i 25V- Tutto questo deve essere attribuito al livello di telecomunicazione di disegno di ridondanza.ma il sufficiente disegno di ridondanza dell'alimentazione ha assicurato il sistema senza rischi.





Ecco le statistiche dettagliate sulla disponibilità dei dati per tutte le altezze:





La figura seguente mostra che la tensione del sistema è stata mantenuta superiore a 25 V.





La figura seguente è lo schema schematico del FLS alla deriva durante il tifone.





6. RiassuntoValidaziones

Desideriamo includere in questo documento una sintesi delle relazioni dei nostri clienti o di terzi nominati dai nostri clienti che supportano le nostre affermazioni in materia di accuratezza e disponibilità dei dati.

Di seguito è riportata una sintesi dei principali risultati.

Cliente Nome del progetto Boia eLiDAR Modello Referenze Emittente della relazione Il tempo Principali conclusioni
Aspirazioni blu

Carbon Trust

Mappa stradale OWA Fase 2 Verificazione (Dundee, Scozia)

BA-FLS-NX5,

ZX 300M x 1;

Windcube offshore V2 x1



Offshore

Met Mast

Cappa a pollice



Oldbaum Services dal Regno Unito

(certificatore di terze parti).

La relazione finale sarà esaminata dalla DNV

 2023.3 - 2023.9

Rapporto di valutazione della fase 2 per Windcube:

Durata: 6 mesi;Sistemadisponibilità: 100%

Datidisponibilità: > 98,77% per tutte le altezze di misura

Accuratezza dei dati ((Velocità del vento):

> 2 m/s: R2> 0.995, pendenza: 0,990 ~ 0.991

4~16 m/s: R2> 0.985, pendenza: 0,995 ~ 1.000

Accuratezza dei dati (direzione del vento):

91m: R2> 0.999Inclinazione: 1.003,

101m:R2> 0.999Inclinazione: 1.003,

111m:R2> 0.998Inclinazione: 1.003

Rapporto di valutazione di fase 2 per ZX300M:

Durata: 6 mesi;Sistemadisponibilità: 100%

Datidisponibilità: > 96,3% per tutte le altezze di misura

Accuratezza dei dati ((Velocità del vento):

> 2 m/s: R2> 0.989, pendenza: 0,988 ~ 0.992

4~16 m/s: R2> 0.981, pendenza: 0,988 ~ 0.991

Accuratezza dei dati (direzione del vento):

91m: R2> 0.992Inclinazione: 1.002,

101m:R2> 0.991Inclinazione: 1.003,

111m:R2> 0.987Inclinazione: 1.003
Cina Tre gole

Yangjiang,

Provincia di Guangdong

BA-FLS-NX5,

ZX 300M

Offshore

Met Mast

Blu

Aspirazioni

 2021

Durata: 2 mesi;Sistemadisponibilità- 100 per cento.

Datidisponibilità: > 99,98% per tutte le altezze di misura

Accuratezza dei dati ((Velocità del vento):

> 2 m/s: R2> 0.9959, pendenza: 0,9964 ~ 1.0096

4~16 m/s: R2> 0.9921, pendenza: 0,9986 ~ 1.0122

Accuratezza dei dati (direzione del vento):

50m:R2 > 0.9987Inclinazione: 1.0125, Offset:-1.9075

100 m:R2 > 0.9986Inclinazione: 1.0198, Offset:-1.4955
Cina Tre gole

Yangjiang,

Provincia di Guangdong

BA-FLS-NX5,

Molas B300M

Offshore

Met Mast

Shanghai

Istituto

 2022

Durata: 2 mesi;Sistemadisponibilità- 100 per cento.

Datidisponibilità: > 98,5% per tutte le altezze di misura

Esattezza dei dati(Velocità del vento):

> 2 m/s: R2 > 0.99Inclinazione: 1,00~1.01

4~16 m/s: R2 > 0.99Inclinazione: 1,00~1.02

Esattezza dei dati(Vento di direzione):

R2 > 0.97Inclinazione: 1.03, Offset: -1.3
Aspirazioni blu

Prototipo

convalida,

Zhoushan, vicino alla costa

BA-FLS-2.4,

ZX 300M

ZX fisso

300M

 DNV G.L. 2019

Durata:1 mese;Sistemadisponibilità: 100%

Datidisponibilità: >97% per tutte le altezze di misura

Esattezza dei dati(Velocità del vento):

> 2 m/s: R2 > 0.994, pendenza: 0,994 ~ 1.003

Esattezza dei dati(Vento di direzione):

R2 > 0.999, pendenza: 0,998-1.002,

Offset: -0.83 ~ 0.04
Huarun

Cangnan,

Zhejiang

BA-FLS-NX5,

ZX 300M

Offshore

Met Mast

 Huarun 2020

Durata:1 mese;Sistemadisponibilità:100%

Datidisponibilità: > 96,24% per tutte le altezze di misurazione, ad eccezione di 120 m (Nota: 91,31%, diversi giorni di nebbia)

Esattezza dei dati(Velocità del vento):

> 2 m/s: R2 > 0.9918, pendenza: 0,9889 ~ 1.0283

4~16 m/s: R2 > 0.9851, pendenza: 0,9851 ~ 0.9938

Esattezza dei dati(Vento di direzione):

R2 > 0.9981, pendenza: 0,9826 ~ 0.9961, Offset: -0.758~1.4559

Shanghai

Istituto

Nanhui,

Shanghai

BA-FLS-NX5,

ZX 300M

Fissato

piattaforma

ZX 300

Blu

Aspirazioni

 2020

Durata: 2 mesi;Sistemadisponibilità- 100 per cento.

Datidisponibilità:> 99,7% per tutte le altezze di misura

Esattezza dei dati(Velocità del vento > 2 m/s e 4~16 m/s): R2 > 0.97, pendenza: 0,98 ~ 1.02

Nota: la piattaforma LiDAR ha un problema fatale con la direzione del vento, quindi la direzione del vento non è confrontata

Potenza

Cina

 Shantou

BA4.1S,

ZX 300M



Potenza

Cina

 2020

Durata: 3 mesi;Sistemadisponibilità- 100 per cento.

Datidisponibilità: > 99,0% per tutte le altezze di misura




7.Carbon Trust OWA Fase da 1 a Fase 3 tabella di marcia

- A.INTRODUZIONE

In collaborazione con nove sviluppatori di impianti eolici offshore, il Carbon Trust ha lanciato il programma Offshore Wind Accelerator (OWA) e all'inizio del 2014,l'OWA ha rilasciato la sua tabella di marcia per l'accettazione commerciale del LiDAR galleggiante (la tabella di marcia OWA)La tabella di marcia OWA delinea i requisiti che i sistemi LiDAR fluttuanti devono soddisfare per appartenere a uno dei tre diversi stadi di maturità:

Fase I: linea di base;

Fase II: precommerciale; e

Fase III: commerciale.

Il BA FLS soddisfa attualmente i requisiti per la fase I.il FLS BA ha soddisfatto i requisiti di disponibilità richiesti dalla fase III per più di 30 campagne con FLS dotati di doppi LiDAR;.

Le fasi II e III prevedono elevati requisiti di precisione e disponibilità, oltre a prove di molteplici campagne di verifica di lunga e breve durata effettuate con successo su riferimenti affidabili.Nel tentativo di dare maggiore fiducia ai propri clienti e partner, Blue Aspirations ha elaborato la seguente tabella di marcia strategica per conseguire la classificazione delle fasi II e III della tabella di marcia OWA.



- B. OWA FASE IIE III FASERequisiti

I requisiti di disponibilità e di accuratezza dei dati della fase II e della fase III delle tabelle di marcia OWA sono i seguenti:

Disponibilità

Indicatori di performance Definizione Criteri di accettazione
Migliori pratiche, fase 3 Fase minima 2, solo
MSA1M Disponibilità mensile del sistema ≥ 95% ≥ 90%
OSACA Disponibilità complessiva del sistema ≥97% ≥ 95%
MPDA1M Disponibilità mensile dei dati post-elaborazione ≥ 85% ≥ 80%
OPDACA Disponibilità complessiva dei dati post-elaborazione ≥ 90% ≥ 85%

Accuratezza

Indicatori di performance Definizione Criteri di accettazione
Migliori pratiche, fase 3 Fase minima 2, solo
XMWS Velocità del vento 0.98 ¢ 1.02 0.97 1.03
R2MWS Velocità del vento √ Coefficiente di determinazione > 0.98 > 0.97
MMd Direzione media del vento  pendenza 0.97 1.03 0.95 ¢ 1.05
- SconnessoMd Direzione media del vento Offset < 5° < 10°
R2Md Direzione del vento Coefficiente di determinazione > 0.97 > 0.95

L'OWA richiede che tutti i sistemi di fase II e fase III abbiano completato campagne che soddisfino i seguenti criteri di durata e frequenza:

# Fase 2 Descrizione dei requisiti Mese richieste Numero di campagne necessarie
1 Validazione delle prestazioni LIDAR a terra in un quadro di riferimento fisso Il tempo necessario per riempire tutti i contenitori di vento 1
2 Validazione delle prestazioni LIDAR galleggianti in mare aperto in condizioni dinamiche 6 1








- C.Stato attuale

Blue Aspirations ha effettuato la verifica di fase 2 dell'OWA all'inizio di marzo 2023 accanto al mastro di incrocio di Inch Cape in Scozia.Il sistema ha mantenuto una condizione di salute molto buona anche alimentando doppi LiDAR ((Windcube V2 versione offshore e ZX 300M) contemporaneamente per più di sei mesiIl rapporto di base di verifica di tipo di fase 2 è stato fornito dal terze parti britannico Oldbaum services.

Il periodo di valutazione è compreso tra il 10-03-2023 e il 10-09-2023 (6 mesi).Cubo di ventoLa disponibilità dei dati LiDAR su tutte le altezze è finita98.77%, mentre ilZXE'finita.96.31%.




E qui ci sono i risultati dei dati confrontati con i KPI di fase 2 per entrambi i LiDAR.



Tutti i KPI soddisfano i criteri di fase 2 delle migliori pratiche.

La relazione finale sarà inoltre esaminata dalla DNV.





- D.MAPPA stradalea STAGE3

Non ci fermeremo alla fase 2, ma proseguiremo verso la fase 3. In base alle esigenze della fase 3 dell'OWA, elaboriamo un piano come segue.

Requisiti di verifica del tipo, classificazione e progetti precommerciali per la fase 3

Piano e azioni
Fase 2 Verifica del tipo FL

No.1 di BA-FLS-NX5 rispetto a Inch Cape met mast per la fase 2 FL Type Verification (in corso in Scozia).

Verifica dell'unità FL

(3 prove lunghe e 3 brevi)

Tre prove lunghe (possono essere considerate prove di classificazione):

1Il numero 1 del BA-FLS-NX5 è in fase 2 con il mastro di Inch Cape in Scozia.

2. il numero 1 del BA-FLS-NX5 sarà confrontato con il mastello n. 2 per più di 3 mesi nel prossimo anno ((Il mastello n. 2 sarà raccomandato da terzi).

3Il numero 2 del BA-FLS-NX5 sarà confrontato con il numero 2 del mastro per più di 3 mesi nel prossimo anno.

Tre brevi prove:

4Il numero 3 del BA-FLS-NX5 è stato impiegato nella provincia cinese del Jiangsu e è in corso il breve test di verifica dell'unità.

5.Le altre 2 brevi prove saranno confrontate con una piattaforma fissa prima di 2 progetti commerciali specifici ((Pre-validazione per un mese) o distribuiremo 2 di BA-FLS-NX5 direttamente per la verifica dell'unità

FL offshore Classificazione

(3 prove lunghe)

 Tutte le prove di lungo termine di verifica delle unità FL possono essere considerate prove di classificazione offshore FL.
Impiego iniziale del progetto commerciale

5 dispiegamenti per più di un anno.

Abbiamo in realtà più di 30 progetti commerciali in Cina e più di 5 progetti che il FLS ha eseguito per più di 1 anno con oltre il 95% di dati disponibili.Abbiamo ancora bisogno di seguire la tabella di marcia OWA per essere supervisionati da una terza parte per dimostrarloE troveremo DNV, UL o altre terze parti per prendere il lavoro per i seguenti progetti commerciali.



Prodotto Tag:

Sistema LiDAR galleggiante per il vento

LiDAR galleggiante a vento

Boia con indicatore di velocità del vento

Prodotti raccomandati
Mettetevi in ​​contatto con noi
Telefono : +86 18758287649
Caratteri rimanenti(20/3000)
Mettiti in contatto
Sala 1118, blocco B, 11° piano, n. 68 strada Tonghe, strada Xixing, distretto di Binjiang, città di Hangzhou, provincia dello Zhejiang
jianyu.qiu@blue-aspirations.com
+86 18758287649
circa
Profilo aziendale Fatory Tour Controllo di qualità Contattaci
Prodotti
Boia LiDAR galleggianteSistema LiDAR galleggianteVento di mare a Lidar galleggiante Tutte le categorie
Scrivici
Fateci sapere la vostra esigenza. Collegheremo i migliori prodotti con te.
Mappa del sito │ Sito mobile │ politica sulla riservatezza
Porcellana buon qualità Boia LiDAR galleggiante fornitore. © 2024 - 2025 lidarbuoys.com. All Rights Reserved.
